ДУТ-Р4 и ДУТ-КВ-Р4
Беспроводной датчик контроля уровня топлива и качества вождения автотехники
Подробнее
Описание
Беспроводной датчик контроля уровня топлива с автономным питанием доступен в двух модификациях:
1. ДУТ-Р4.- Датчик контроля уровня топлива.
2. ДУТ-КВ-Р4 – Датчик контроля уровня топлива с модулем контроля качества вождения автотехники.
Расшифровка маркировки изделия
Датчик имеет гарантию на весь срок эксплуатации (пожизненная гарантия).
Срок эксплуатации датчика составляет 7 лет.
Информация о дате изготовления, гарантийных и эксплуатационных сроках, нанесена на крышку датчика.

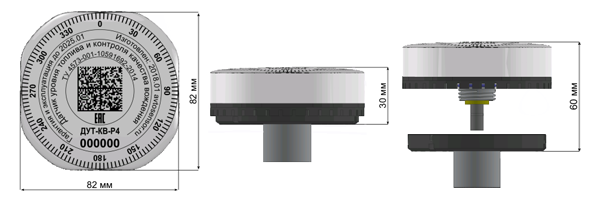

Датчик имеет компактные размеры.
![ДУТ-КВ-Р4-размеры.png ДУТ-КВ-Р4-размеры.png](/upload/medialibrary/b87/b876704db9c806395935dc5bfbf0bb7c.png)
– Высота датчика над бензобаком – 30 мм.
– Для снятия датчика без демонтажа бензобака, необходимо 60 мм свободного пространства над бензобаком. Достаточно снять пломбу и рукой выкрутить датчик из фланца. При этом, фланец с измерительной трубкой останутся закрепленными в бензобаке.
Для установки и снятия датчика не требуется какой-либо специальный инструмент.

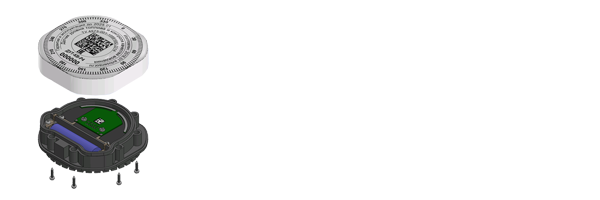

Датчик имеет заменяемый источник питания.
![заменяемый-источник-питания.png заменяемый-источник-питания.png](/upload/medialibrary/5da/5da0b18dc2b4f65189767d3cfd37a34f.png)
Вы самостоятельно можете заменить батарейку в полевых условиях. Для этого необходимо выкрутить датчик из фланца, открутить 8 винтов и снять крышку датчика.
В датчике используется батарейка ER14505
– Размер батарейки – АА (14.5 х 50.5 мм).
– Энергетический тип батарейки – Li-SOCl2.
– Напряжение – 3.6 V.
– Емкость – 2.7 Ah
Срок службы батарейки:
– 10 лет в датчике ДУТ-Р4.
– 7 лет в датчике ДУТ-КВ-Р4.

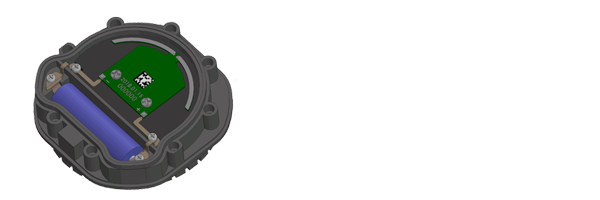

Датчик имеет увеличенную дальность связи.
![увеличенная-дальность-связи.png увеличенная-дальность-связи.png](/upload/medialibrary/f8a/f8a0e4a57e3316f848edeaaa9961d8ac.png)
Благодаря значительному месту в корпусе датчика мы смогли использовать дипольную антенну с большим коэффициентом усиления радиосигнала, что позволило вдвое увеличить дальность связи между датчиком и приемником радиосигнала.

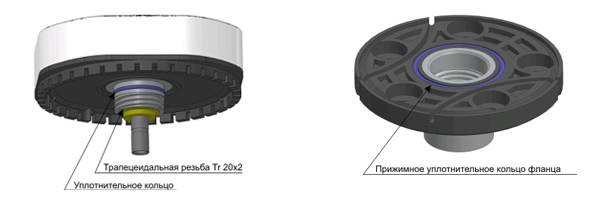

Датчик имеет прочную резьбу и надежную герметизацию в соединении с фланцем.
![трапецеидальная-резьба.png трапецеидальная-резьба.png](/upload/medialibrary/abc/abcb127bedfdbca807f9271ac78910a2.png)
Мы изменили метрическую резьбу М20х1 (которая применялась в датчике ДУТ-КВ-Р01) на усиленную трапецеидальную резьбу Tr 20×2.
Теперь датчик вкручивается во фланец за два оборота и надежно фиксируется в нем. При этом, сорвать или повредить трапецеидальную резьбу практически невозможно.
Мы также изменили узел, обеспечивающий герметизацию между датчиком и фланцем. Двойная герметизация с использованием радиального (на корпусе датчика) и прижимного (на фланце) уплотнительного кольца исключает вероятность протечки топлива в месте соединения датчика с фланцем.
Датчик имеет простую и надежную систему пломбирования, которая исключает вмешательство в работу датчика или его несанкционированное снятие.
![система-пломбирования.png система-пломбирования.png](/upload/medialibrary/880/88000fd2e1f18ac9ea591811c676e0b9.png)
После вкручивания датчика во фланец пропустите конец тросовой пломбы через специальное отверстие для пломбирования и туго затяните трос в корпусе пломбы. Пломба входит в комплект поставки датчика.
Вы не сможете выкрутить датчик из фланца, предварительно не срезав трос пломбы.
Трос пломбы выдерживает усилие на разрыв до 400 кг и может быть срезан тросорезом.
Для герметизации крепления фланца к бензобаку, в датчике используется стандартная "КаМаЗовская" прокладка.
![герметизации-крепления.png герметизации-крепления.png](/upload/medialibrary/bb9/bb901c8b4945014b2463498da2a33a32.png)
По просьбам клиентов, в датчике предусмотрена работа по расписанию или прекращение работы после достижения установленной даты.
Работа по расписанию может использоваться на сезонной технике. В период времени, когда техника не используется, датчик автоматически переходит в режим экономии батареи. В период начала работ автотехники датчик автоматически возвращается в рабочий режим.
Прекращение работы датчика может использоваться во время тестовых установок у клиентов. В этом случае, датчик прекратит свою работу после установленной даты.
