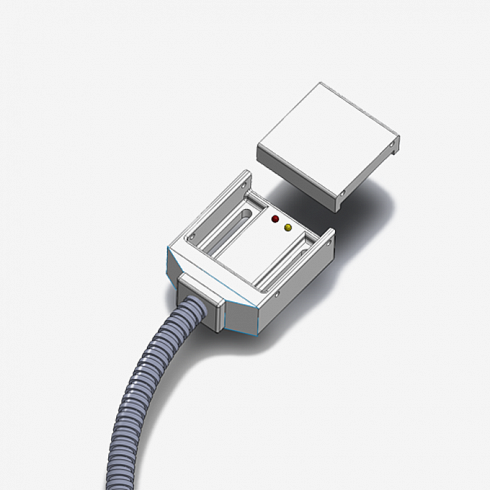

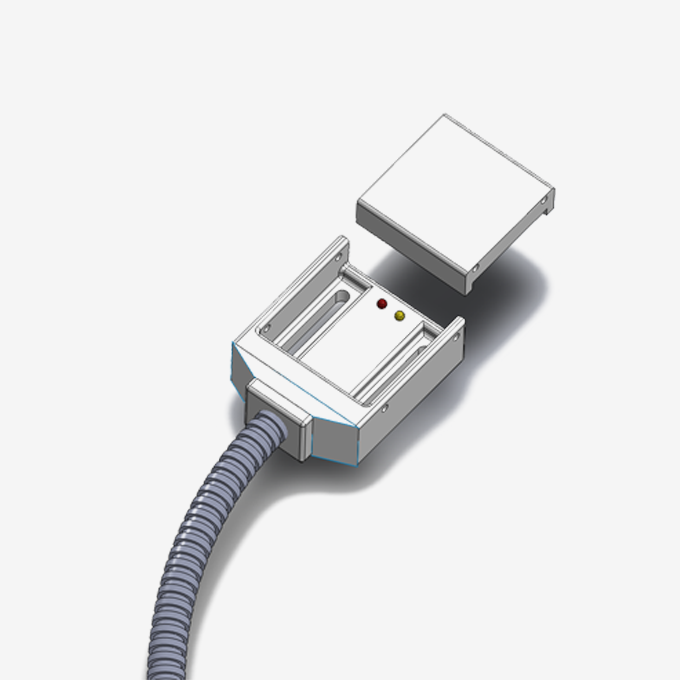

Датчик вращения
Применяется в системах мониторинга для контроля вращающихся или движущихся механизмов.
Подробнее
Описание
Работа датчика основана на распознавании направления движения магнитной метки.
При прохождении магнитной метки вдоль корпуса датчика не менее двух раз в другом направлении,загорается зеленый светодиод,и потенциал на выходе сигнального провода«вправо»меняется с«плюса»на«минус».
При отсутствии движения магнитной метки в течении 30 секунд, светодиоды переходят в режим коротких вспышек, и на обоих сигнальных проводах потенциал меняется с«минуса»на«плюс».
При прохождении магнитной метки вдоль корпуса датчика в любую сторону, на соответствующих импульсных выходах датчика формируются импульсы длиной 10мс. Импульсные выходы используются для передачи в программу мониторинга скорости вращения механизма и подсчета количества совершенных оборотов.
При прохождении магнитной метки вдоль корпуса датчика не менее двух раз в другом направлении,загорается зеленый светодиод,и потенциал на выходе сигнального провода«вправо»меняется с«плюса»на«минус».
При отсутствии движения магнитной метки в течении 30 секунд, светодиоды переходят в режим коротких вспышек, и на обоих сигнальных проводах потенциал меняется с«минуса»на«плюс».
При прохождении магнитной метки вдоль корпуса датчика в любую сторону, на соответствующих импульсных выходах датчика формируются импульсы длиной 10мс. Импульсные выходы используются для передачи в программу мониторинга скорости вращения механизма и подсчета количества совершенных оборотов.
Документы
Инструкция по мотажу и эксплуатации
377.7 Кб
Паспорт
163.8 Кб
