Контролировать расход топлива, а именно не допустить или зафиксировать воровство можно несколькими способами. Наиболее распространённый это установка датчика уровня в бак. Так же применяются проточные счетчики топлива.
Во многих современных автомобилях, выпуска старше 2000х годов, эти параметры доступны в данных с бортового компьютера. У некоторых машин есть только счетчик топлива, у других показания и счетчика и датчика уровня топлива.
Недостатком системы GPS/ГЛОНАСС мониторинга с установленным ДУТ в бак или проточным счетчиком является подверженность постоянным саботажам со стороны водителя и не высокая надежность данных датчиков. В свою очередь, вмешательство в штатные датчики автомобиля, в его бортовой компьютер вряд ли под силу водителю без применения специального оборудования и необходимых знаний.
Подключив несколько разных марок автомобилей: грузовых и легковых, к системе GPS/ГЛОНАСС мониторинга с CAN шиной мы пришли к выводу, что данный вариант имеет высокую точность показаний и тем самым обеспечивает наибольшую эффективность применения систем контроля транспорта.
Для осуществления контроля топлива необходим минимум 1 показатель – CAN счетчик топлива. С помощью данного параметра мы получаем отчеты по количеству затраченного топлива. Даже если водитель украл топливо из бака, это всегда можно легко вычислить и пресечь.

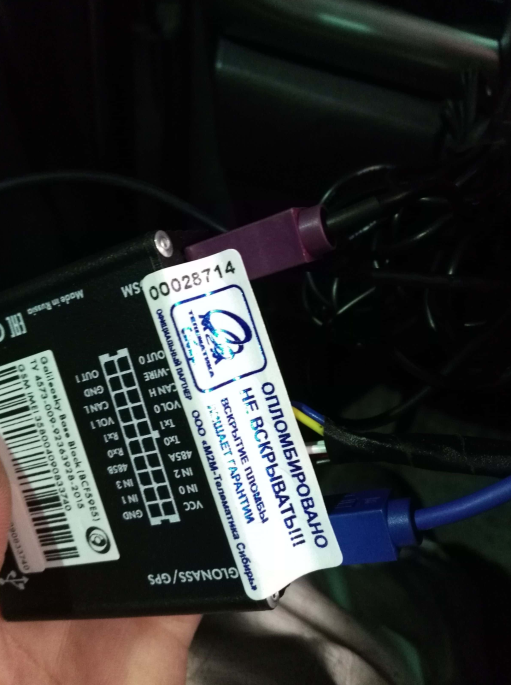

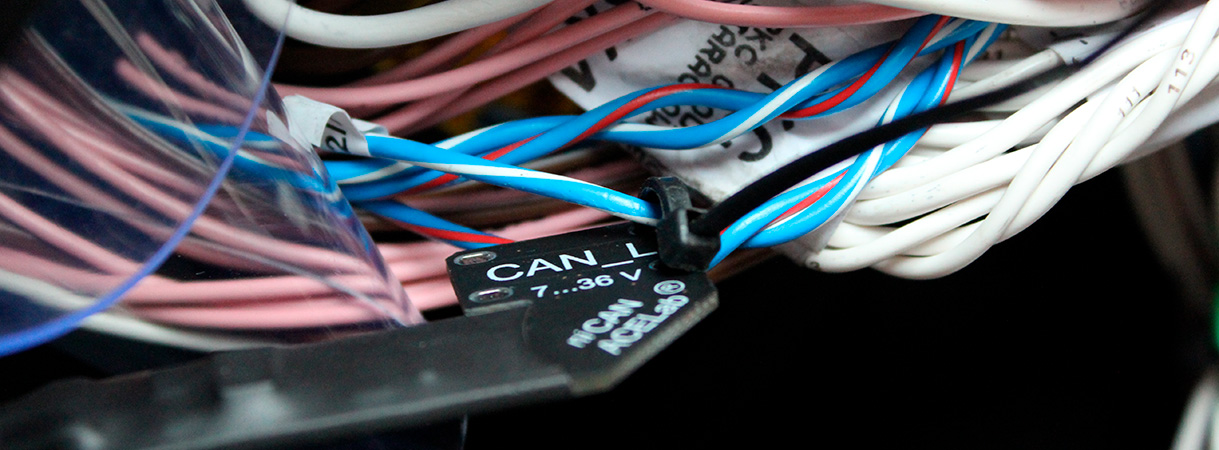

Для подключения к CAN-шине автомобиля можно использовать несколько типов оборудования, например

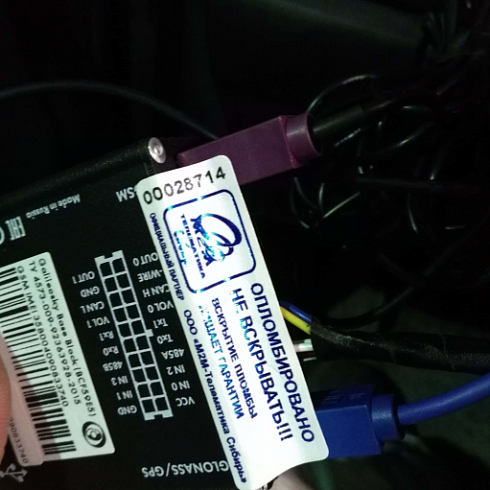

Универсальный программируемый бортовой контроллер предназначен для мониторинга транспортных средств и специальной техники, имеющих шину CAN

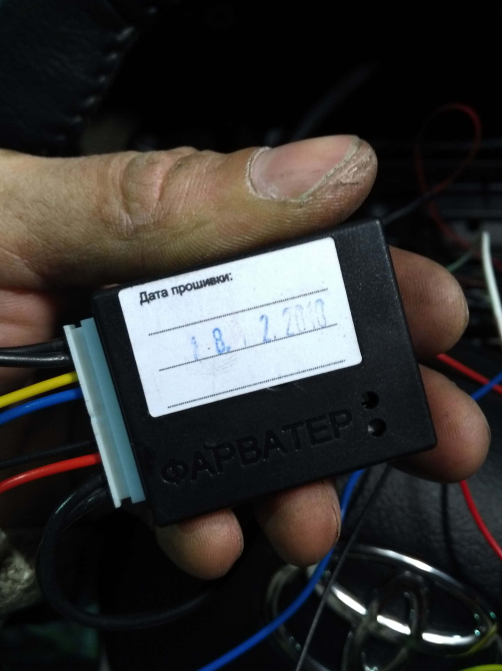

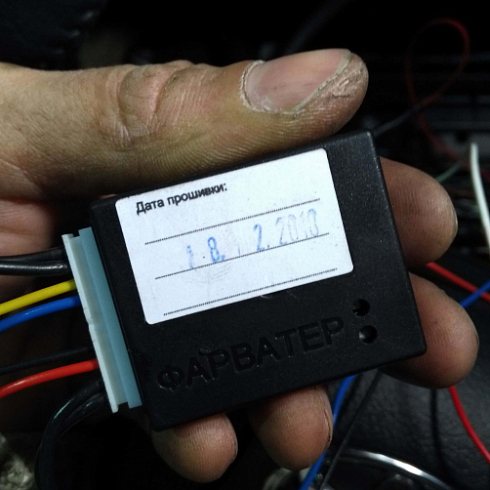

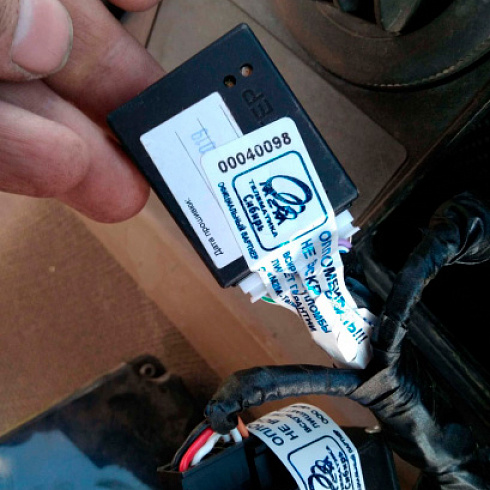

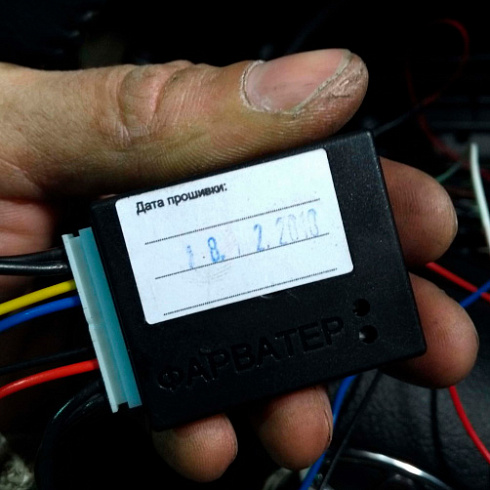

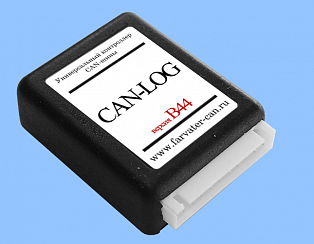

Универсальный контроллер CAN-шины CAN-LOG Предназначен для контроля технических эксплуатационных параметров современных автомобилей оборудованных шиной CAN и передачи этих параметров сопрягаемому устройству.Примеры отчетов по топливу полученных после подключения в автомобиль ГЛОНАСС трекера с CAN шиной.
Отчет по топливу – автомобиль TOYOTA HIACE
В отчете указаны данные по среднему расходу на 100 км пути и общий расход топлива в разрезе по каждому дню. Этих данных вполне достаточно, чтобы вести учет топлива на предприятии.
Отчет по топливу – автомобиль MAN

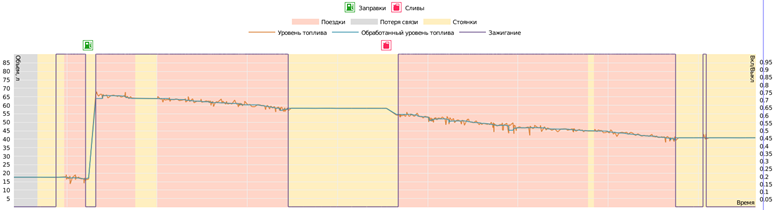

У многих марок автомобилей присутствует также еще 1 важный параметр, который можно получить с CAN шины – это показания датчика уровня топлива(ДУТ). Данные с датчика уровня показывают в отчетах время, место и объем заправок и сливов топлива.
Таким образом вы получите полный цикл контроля движения топлива: заправки, сливы и его расход
На легковых автомобилях установка счетчиков или датчиков уровня топлива крайне сложна, а в большинстве случаев не возможна. Несмотря на это возможность контроля топлива есть, так же как и в грузовых машинах, в данных присутствуют 1 или 2 параметра для контроля топлива через кан шину (бортовой компьютер).

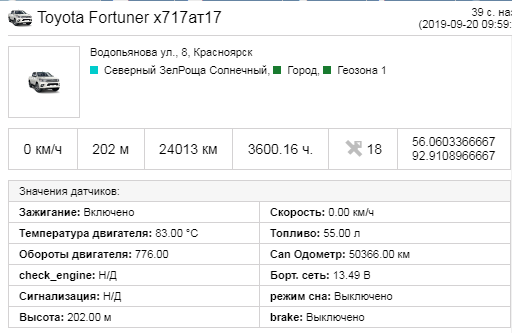

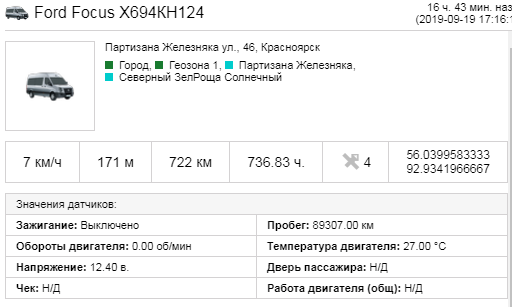

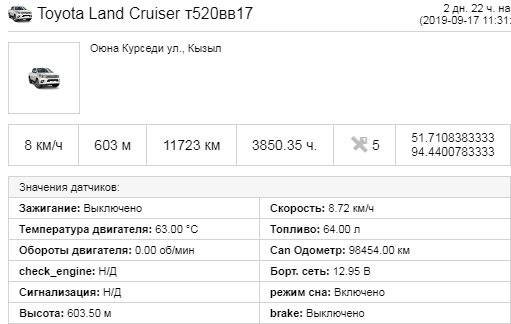

Вместе с основными параметрами для контроля топлива в системе доступна и другая полезная информация получаемая с CAN шины:
1. Абсолютный пробег транспортного средства;
2. Обороты двигателя;
3. Температура двигателя;
4. И другие в зависимости от марки автомобиля. Список машин и параметров.
Пример графика зависимости температуры охлаждающей жидкости и скорости от времени

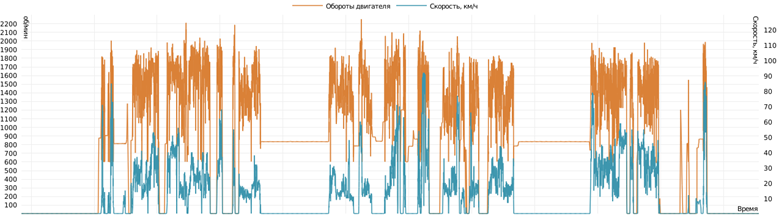

Пример графика зависимости оборотов двигателя и скорости от времени
Пример графика зависимости оборотов двигателя и топлива по CAN от времени

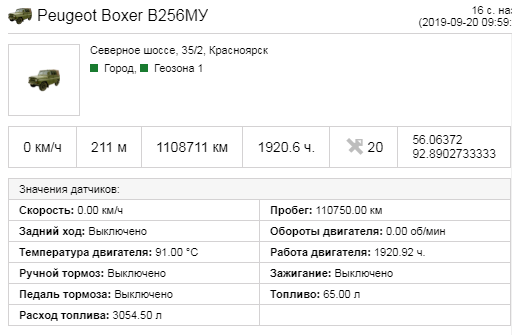

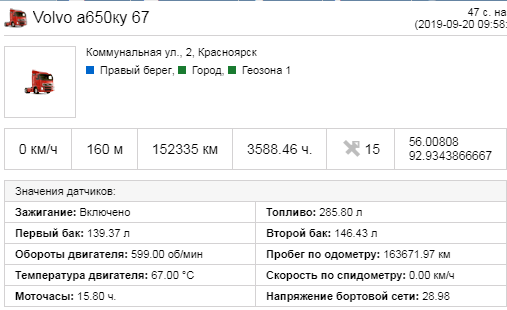

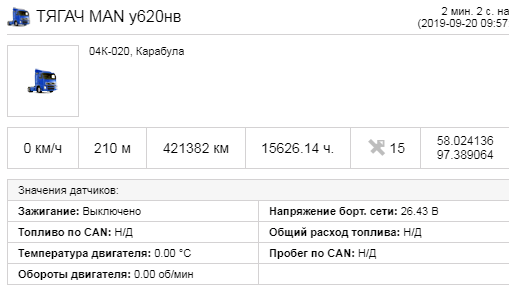

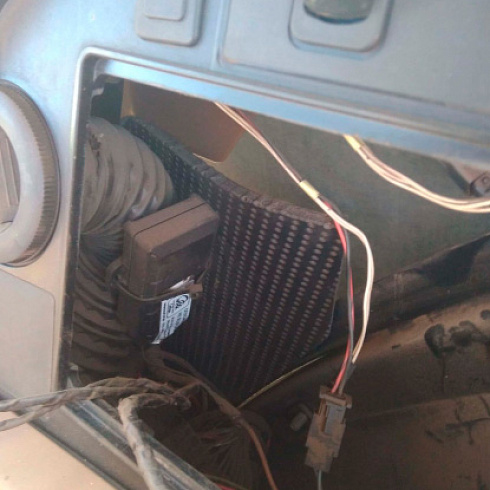

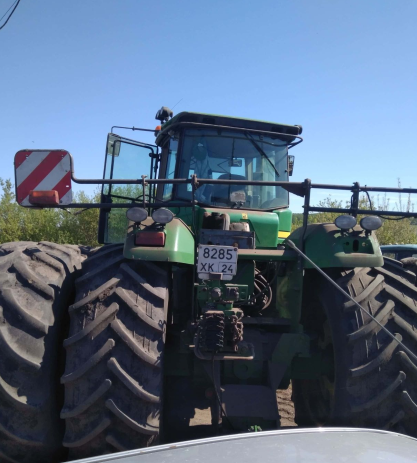

Примеры работы разных типов транспорта с данными от CAN-шины
