ДУТ-КВ-РВ03

ДУТ-КВ-РВ03 соответствует требованиям Технического регламента Таможенного союза 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и может применяться во взрывоопасной зоне класса «0». Маркировка взрывозащиты: 0ЕхiaIIBT6.
Датчик ДУТ-КВ-РВ03 имеет максимальную степень взрывобезопасности. Взрывобезопасность датчика подтверждена соответствующим сертификатом Таможенного Союза.

Датчик не имеет внешнего питания
Датчик питается от встроенной, незаменяемой батареи, которая рассчитана на непрерывную работу, сроком не менее 7 лет. Благодаря этому, отпадает необходимость в гальванической развязки цепи питания и цепи передачи данных, исключаются любые проблемы в работе датчика связанные с электропитанием. Датчик всегда находится в рабочем состоянии. Снятие аккумулятора с автомобиля никак не повлияет на работу датчика.

Отсутствуют провода между датчиком и приемником
Датчик передает данные на приемник по радиоканалу. Дальность уверенной передачи данных достаточна для установки датчика на все виды транспортных средств. Отсутствие проводов существенно облегчает работы по установке датчика и исключает саботаж со стороны водителей во время эксплуатации датчика.

ДУТ-КВ-РВ03 объединяет в себе два датчика: “Датчик уровня топлива” и “Датчик качества вождения автотехники”
“Датчик уровня топлива” позволяет с высокой точностью отслеживать уровень и температуру топлива в топливных емкостях, определять сливы и заправки топлива. “Датчик качества вождения” позволяет контролировать отношение водителя к вверенной технике путем отслеживания основных параметров вождения, влияющих на безопасность и срок службы автотехники.

Датчик может работать без терминала
Датчик имеет встроенные часы реального времени и внутреннюю память. Все измеренные данные датчик хранит в собственной памяти за последние 60 суток. Способность датчика работать без терминала существенно снижает начальные затраты на установку систем контроля топлива и качества вождения автотехники. Считывание данных из памяти датчика производится дистанционно, с помощью USB-Радиосчитывателя, подключенного к персональному компьютеру. Анализ полученных с датчика данных производится специальной программой.

Датчик может работать с любым терминалом
Датчик подключается к терминалу по связке: "Датчик-Приемник-Терминал" или через проводной Датчик уровня топлива и качества вождения ДУТ-КВ-02. Приемник передает данные в терминал по шине RS-485 (протокол LLS, Modbus ) или по аналоговому, или по частотному входу (через преобразователь интерфейса). Один приемник может обрабатывать и передавать данные в терминал от шестнадцати датчиков. При работе с терминалом, датчик также записывает все измеренные значения в собственную память, которые доступны за последние 60 суток. Запись данных в память датчика исключает потерю информации и саботаж со стороны незаинтересованных в датчике лиц.

Легкая и удобная калибровка модуля контроля уровня топлива
Вы можете выбрать один из четырех способов каблибровки модуля уровня топлива:

Можно использовать калибровку по умолчанию.
Калибровка, путем указания длины измерительной трубки.
Калибровка верхней и нижней границы (Полный/Пустой).
Внесние тарировочной таблицы в память датчика.
Подробно о способах тарировки Вы можете прочитать здесь…

Конфигурирование, инвентаризация и получение on-line данных с датчика производятся по радиоканалу
Датчик доступен для проверки, инвентаризации и конфигурирования в любое время и в любом месте. Для этого Вам понадобится USB-Радиопрограмматор, подключенный к ПК. Вы можете проверять датчики в офисе или на складе даже не вынимая их из упаковки. Программа инвентаризации точно и быстро выдаст типы и количество датчиков хранящихся на Ваших складах. При помощи программы-конфигуратора Вы легко и быстро установите все параметры датчика без физического подключения к нему. Возможность просмотра on-line данных с датчика поможет быстро оценить его работу. Просто покажите клиенту на ПК в реальном времени как быстро и точно датчик производит все измерения.

Минимальные затраты на транспортировку датчика
В транспортных компаниях существует понятие "минимальная стоимость места груза". При транспортировке по России минимальная стоимость одного места груза составляет от 300 до 600 рублей. Для транспортировки от 1-го до 16-ти датчиков требуется одно место. Для транспортировки от 17 до 40 датчиков требуется два места. Не трудно посчитать, что затраты на доставку датчика в самый отдаленный регион России составит 37,5 руб, при закупке 16 датчиков и 30 рублей при закупке 40 датчиков.

Датчик имеет удобную разборную конструкцию
В случае поломки датчика не требуется снимать топливный бак, т.к. измерительная головка датчика легко откручивается от фланца и для этого нужно всего 50 мм свободного пространства над измерительной головкой. Вы экономите время и деньги при отправке датчика в ремонт, т.к. отправлять нужно только измерительную головку, которая имеет габариты 80 х 80 х 30 мм и весит всего 100 грамм.
Измерительная трубка датчика может собираться до длины 5 метров
Благодаря разборной конструкции, измерительная трубка датчика при помощи двух рожковых ключей на 24 мм может быть собрана до длины 5 метров на месте монтажа. Вы просто докупаете необходимое количество промежуточных трубок (по 1 метру) и скручиваете их между собой. При этом центральные стержни измерительных трубок соединяются автоматически, образуя между собой надежный электрический контакт.

Измерительную трубку датчика можно изгибать
Если Вам необходимо изгибать измерительную трубку датчика – укажите это при заказе и датчик будет укомплектован измерительной трубкой со специальным креплением центрального стержня, которое позволяет изгибать измерительную трубку вместе с центральным стержнем под любыми углами, не превышающими 70 градусов.

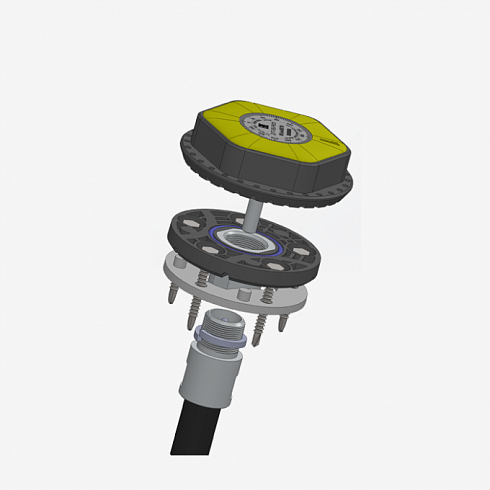

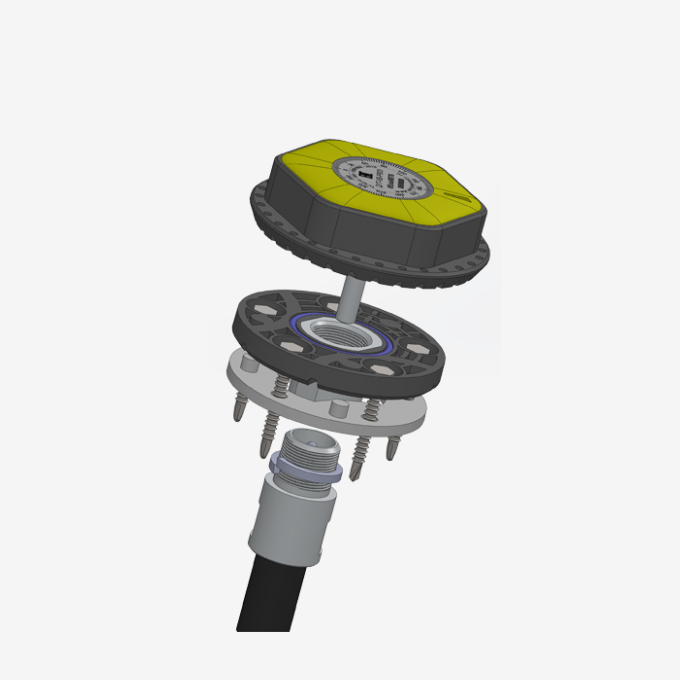

Конструкция датчика ДУТ-КВ-РВ03

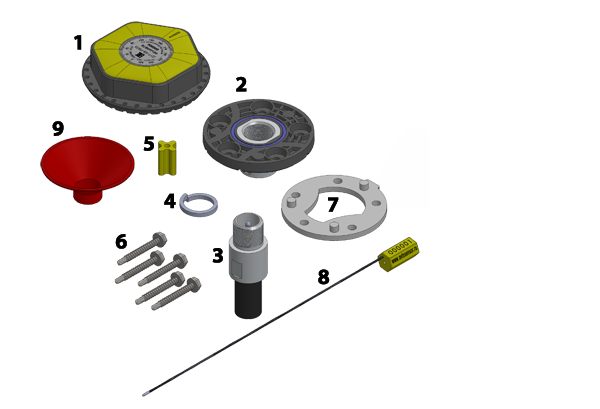

Комплектация датчика ДУТ-КВ-РВ03


1. Головка измерительная. 2. Фланец крепежный 3. Трубка измерительная концевая, длина 1 метр. 4. Кольцо пружинное стопорное. 5. Рабочая заглушка измерительной трубки. 6. Саморезы крепления фланца. 7. Прокладка уплотнительная, утолщенная. 8. Пломба тросовая. 9. Лейка.

Принцип работы модуля контроля уровня топлива. Датчик уровня топлива измеряет уровень токонепроводящей жидкости емкостным методом. Результаты измерений датчик передает по радиоканалу на совместимые с датчиком устройства и сохраняет измеренные значения в собственной памяти.
