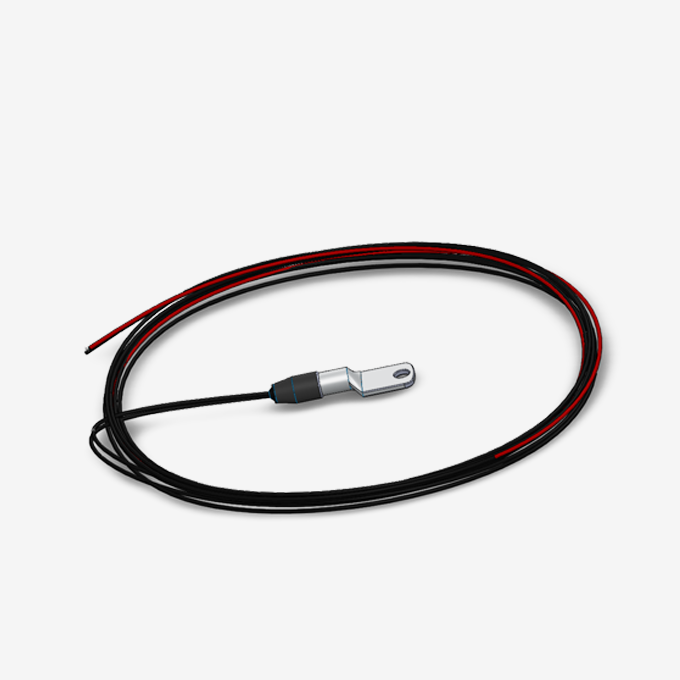

Аналоговый датчик измерения температуры
Аналоговый датчик температуры измеряет температуру в зоне термочувствительного элемента и выдает выходное напряжение, изменяющееся в зависимости от измеренной температуры. Датчик используется с устройствами, имеющими аналоговый вход.
Датчик температуры легко устанавливается, надежен в работе и имеет низкую стоимость.
Аналоговые датчики температуры выпускаются в двух модификациях:
– 1. Для эксплуатации в температурном диапазоне от -40°C до +80°C. Длина экранированного провода – 10 метров.
– 2. Для эксплуатации в температурном диапазоне от -40°C до +125°C. Длина экранированного термостойкого провода – 1 метр.
Зависимость напряжения на выходе датчика, от температуры сенсора
Датчик имеет линейную зависимость выходного напряжения от измеряемой температуры.
Зависимость температуры от выходного напряжения датчика рассчитывается по формуле:
T=(V-500)/10
где: Т – температура в градусах Цельсия, V – выходное напряжение датчика в миллиВольтах.
Зависимость выходного напряжения датчика от температуры рассчитывается по формуле:
V=(10*T) + 500
где: V – выходное напряжение датчика в миллиВольтах, Т – температура в градусах Цельсия.
