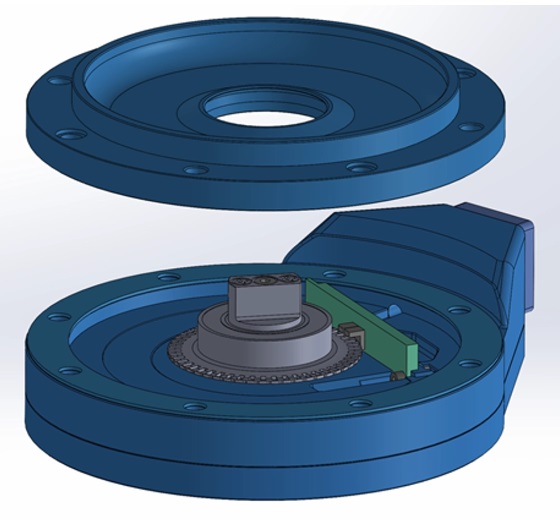

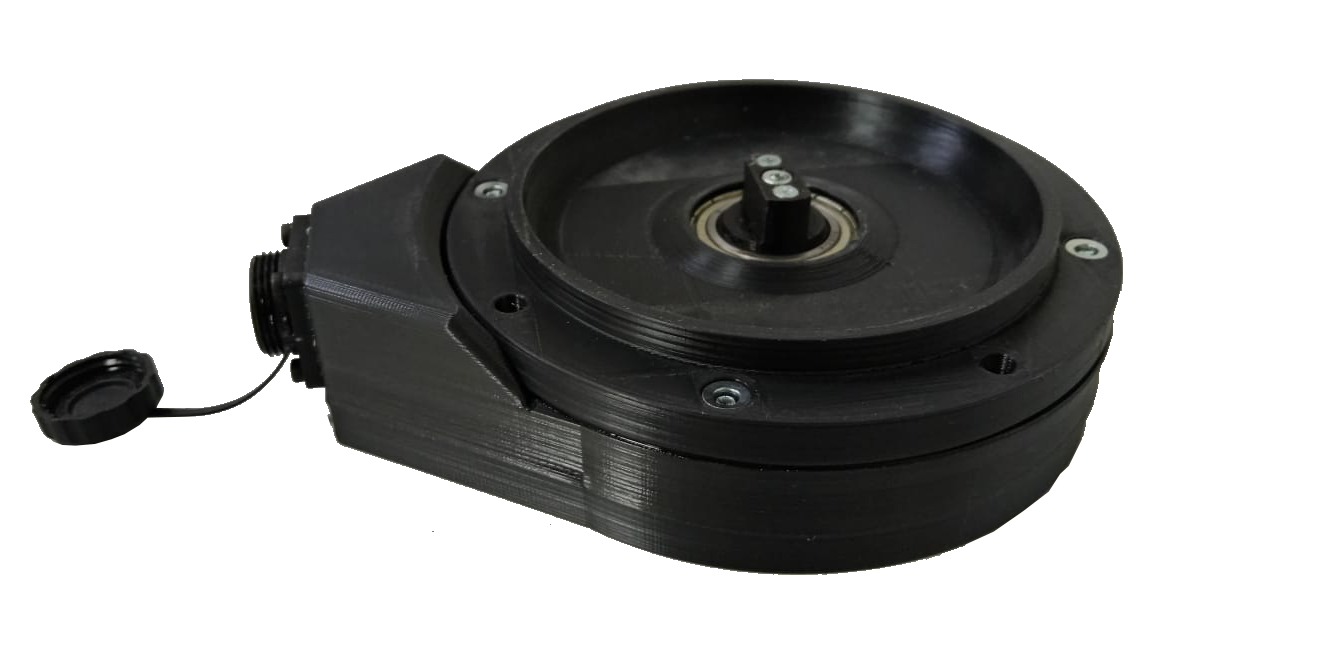

Передача вращения оси счетчика ППО к ES-PPO1 осуществляется посредством кулачкового соединения. Внутри устройства ES-PPO1 находится вал с диском, который имеет специальные прорези. Напротив этих прорезей установлены оптопары, фиксирующие движение диска. Сигнал, генерируемый оптопарами, усиливается и затем передается на внешнее устройство. Количество импульсов, создаваемых оптопарами, соответствует числу оборотов вала счетчика ППО. За каждый полный оборот оси генерируется 50 импульсов. Эти импульсы подсчитываются с помощью внешнего устройства, что позволяет определить степень вращения вала счетчика относительно его исходного положения. В результате, благодаря этому подсчету, можно точно измерить объем прокачанного топлива.
Отличительные преимущества ES-PPO1 по сравнению с конкурентами включают:
- Минимальный люфт и более стабильное вращение по сравнению с устройствами типа УСС.
- Выгодное соотношение цены и точности измерений.
- Отсутствие необходимости модификации счетчика, в отличие от использования ДО10.
- Разъемное соединение с проводом в ES-PPO1, упрощающее монтаж и обслуживание.
- Простота установки, аналогичная монтажу датчиков УСС.
- Высокая герметичность и устойчивость к воздействию топлива.
- Защита провода с помощью гофротрубы.
- Защита от ошибочного подключения питания.
- Защита выходных сигналов от внешних помех.
