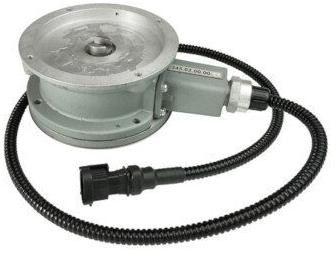

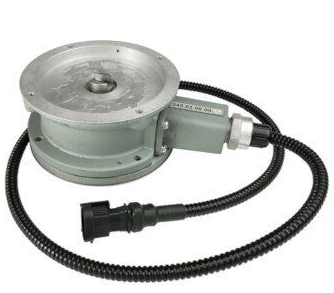

Устройство съема сигнала УСС-Б предназначено для преобразования величины угла поворота вала в электрические импульсы с последующей передачей их по линии связи.
Может устанавливаться на счетчики типа ПЖ, ППО-25, ППО-40, ППВ-100, ППВ-150.
Работает совместно с вторичным прибором ВП-5 или с контроллером типа КУП с электронным цифровым отсчетным указателем разового и суммарного учета.
Принцип преобразования угла поворота вала в электрические импульсы (сигналы) фотоэлектрический. Формирование импульсов (сигналов) осуществляется при помощи дискового обтюратора и щелевого оптрона.
Длина линии связи до 1500м.
Конструкция УСС-Б-70, УСС-Б-25, УСС-Б-50 обеспечивает возможность опломбирования, исключающую доступ к элементам, влияющим на метрологические показатели.
Устройства изготовлены в климатическом исполнении У, категории размещения 2 по ГОСТ 15150-69 для работы при температуре окружающего воздуха от плюс 50°С до минус 40°С и относительной влажности до 95%.
УСС имеют маркировку взрывозащиты 2ExmllT6 X и устанавливаются во взрывоопасных зонах класса 1 или 2 по ГОСТ 30852.9-2002 (МЭК 60079-10:1995).
Может устанавливаться на счетчики типа ПЖ, ППО-25, ППО-40, ППВ-100, ППВ-150.
Работает совместно с вторичным прибором ВП-5 или с контроллером типа КУП с электронным цифровым отсчетным указателем разового и суммарного учета.
Принцип преобразования угла поворота вала в электрические импульсы (сигналы) фотоэлектрический. Формирование импульсов (сигналов) осуществляется при помощи дискового обтюратора и щелевого оптрона.
Длина линии связи до 1500м.
Конструкция УСС-Б-70, УСС-Б-25, УСС-Б-50 обеспечивает возможность опломбирования, исключающую доступ к элементам, влияющим на метрологические показатели.
Устройства изготовлены в климатическом исполнении У, категории размещения 2 по ГОСТ 15150-69 для работы при температуре окружающего воздуха от плюс 50°С до минус 40°С и относительной влажности до 95%.
УСС имеют маркировку взрывозащиты 2ExmllT6 X и устанавливаются во взрывоопасных зонах класса 1 или 2 по ГОСТ 30852.9-2002 (МЭК 60079-10:1995).
